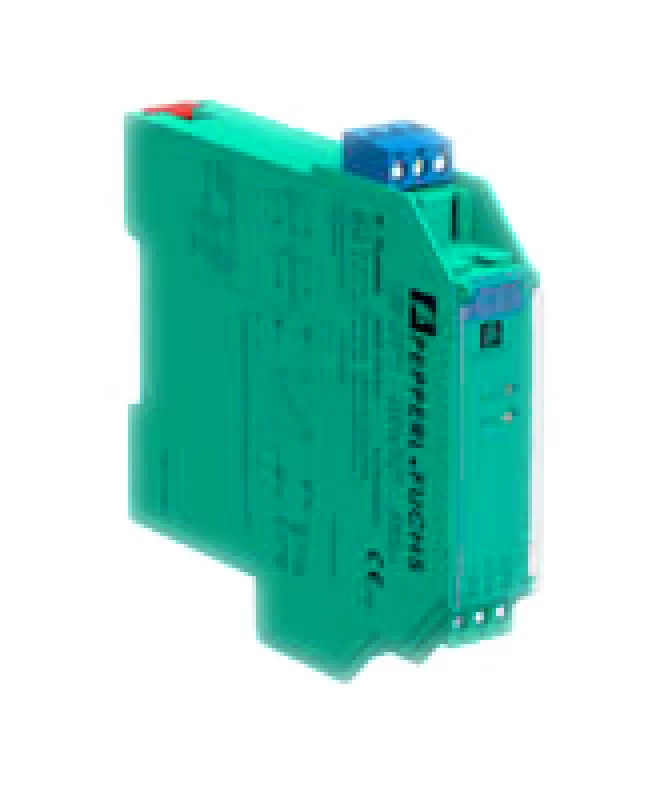

KFD0-TR-EX1

Техническое описание KFD0-TR-Ex1 Основные Характеристики Тип сигнала Аналоговый вход Поставка Номинальное напряжение 12 ... 35 В постоянного тока Рассеяние мощности 0,4 Вт вход Соединительная сторона полевая сторона соединение клеммы 1, 2-, 3+ подходят для Pt100, 2- и 3-проводного подключения Сопротивление свинца Максимум. 100 Ом на линию Измерительный ток ок. 1 мА Вывод Соединительная сторона контрольная сторона соединение терминалы 9+, 8- нагрузка (U-12 В) / 0,02 А Токовый выход 4 ... 20 мА, ограничено ≤ 35 мА Сигнал неисправности масштабирование ≥ 22 мА (ограничено 35 мА) Характеристики переноса Диапазон измерений диапазон без линеаризации 25 ... 800 ° C (77 ... 1472 ° F) / с линеаризацией 25 ... 375 ° C (77 ... 707 ° F), как регулируемая  нулевая точка без линеаризации -200 ... 400 ° C (-328 ... 752 ° F) / с линеаризацией -30 ... 375 ° C (-22 ... 707 ° F), оба регулируемые Время нарастания 250 мс Индикаторы / настройки Элементы управления Поворотный переключатель DIP- переключателя конфигурация через DIP-переключатели  через поворотный переключатель этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Координация изоляции EN 50178 Гальваническая изоляция EN 50178 Электромагнитная совместимость NE 21 Степень защиты IEC 60529 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы Вес 150 гр. Габаритные размеры 20 x 119 x 115 мм , тип корпуса B2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
