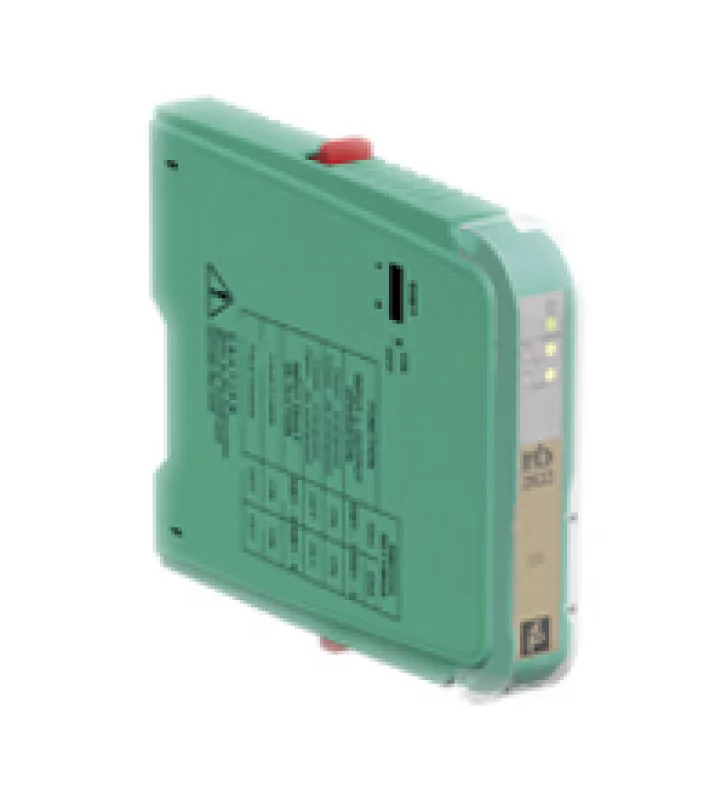

HID2071

Техническое описание HiD2071 Основные Характеристики Тип сигнала Аналоговый вход Поставка соединение SL1: 1a (-), 1b (-); 2a (+), 2b (+) Номинальное напряжение 20.4 ... 30 В пост. Тока Номинальный ток 30 мА при 24 В, выход 20 мА Рассеяние мощности 0,6 Вт при 24 В вход Соединительная сторона полевая сторона соединение SL2: 7a (+), 5a (-), 5b (+), 7b (-) RTD 2-, 3- или 4-проводный Pt100 в соотв. по DIN 43760 Измерительный ток Максимум. 0,4 мА Диапазон измерений -200 ... 850 ° C (-328 ... 1562 ° F) Пределы охвата 40 ... 850 ° C (104 ... 1562 ° F) Подавление нулевой точки ± 500% от диапазона Потенциометр 3-проводный Диапазон измерений 100 ... 300 Ом или 0,3 ... 100 кОм с внешним шунтом Обнаружение сбоя линии выгорание датчика, высококлассное или понижающее (выбирается) (не на потенциометре и 4-проводном RTD) Вывод Соединительная сторона контрольная сторона соединение SL1: 8a (+), 7a (-) нагрузка 0 ... 650 Ом Выходной сигнал 4 ... 20 мА или 1 ... 5 В (при 250 Ом, 0,1% внутренний шунт)  Выходной сигнал линейный с температурой для Pt100. пульсация 10 мВ эфф (при нагрузке 250 Ом) Характеристики переноса точность <± 0,1% от полной шкалы (токовый выход) Влияние температуры <± 0,01% / К при нуле и длине Влияние нагрузки <± 0,1% от значения полной шкалы от 0 ... 650 Ом Время нарастания / спада станд. 150 мс линейность <± 0,1% от полномасштабного значения (на основе клеммы ° C или ° F для выхода mA для Pt100) Индикаторы / настройки Элементы отображения СВЕТОДИОД Элементы управления Потенциометр DIP-переключателя конфигурация через DIP-переключатели  через потенциометр этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21: 2006  Для получения дополнительной информации см. Описание системы. Степень защиты IEC 60529 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 Вес 140 гр. Габаритные размеры 18 x 106 x 128 мм  монтаж на терминальной плате
