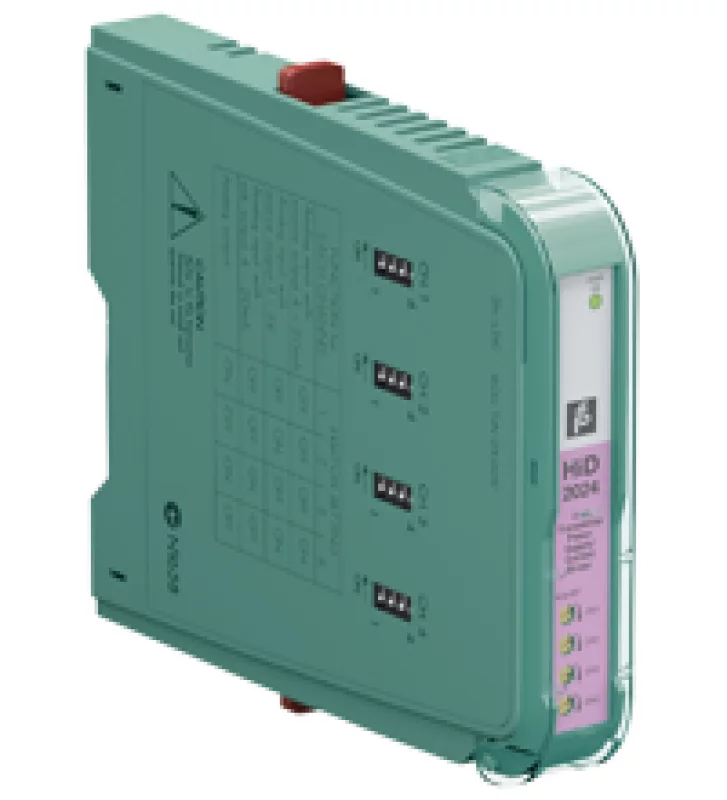

Источник питания HID2024

Технические характеристики HiD2024 Энергопитание   Подключение SL1: 1a (-), 1б (-); 2а (+), 2b (+) Тип сигнала Аналоговый вход Номинальное напряжение 20,4 ... 30 В через объединительную плату Потери мощности ≤ 1,8 Вт при 20 мА Номинальный ток 140 мА при 24 В и 20 мА Потребляемая мощность ≤ 3,3 Вт при 20 мА Зона опасного соединения   Количество каналов 4 Подключение SL2: 5а (+), 5б (-); 1а (+), 1б (-); 3a (+), 3б (-); 7а (+), 7b (-) Входной сигнал 4 ... 20 мА, ток ограничения 26 мА Напряжение 4 ... 20 мА, ограничение приблизительно. 30 мА Доступное напряжения ≥ 15 В при 20 мА Выходной сигнал 4 ... 20 мА Нагрузка на выходе 0 ... 650 Ом Зона безопасного соединения SL1 соединения: 8а (+), 7а (-); 10а (+), 9а (-); 9b (+), 10b (-); 8б (+), 7b (-) Количество каналов 4 Входной сигнал 4 ... 20 мА Входное сопротивление > 100 кОм при макс. 23 В, с внешней открытой проводкой Падение напряжения к. 6 В или внутреннее сопротивление 300 Ом при 20 мА Выходной сигнал 4 ... 20 мА или 1 ... 5 В (на 250 Ом, 0,1% внутренний шунт) 4 ... 20 мА (режим мойка), рабочее напряжение 15 ... 26 В Нагрузка на выходе 0 ... 300 Ом (режим источника) Характеристики передачи   Отклонение при 20 ° C (68 ° F) ≤ ± 0,1% вкл. нелинейность и гистерезис (режим источника 4 ... 20 мА) ≤ ± 0,2% вкл. нелинейность и гистерезис (режим раковина 4 ... 20 мА) ≤ ± 0,2% вкл. нелинейность и гистерезис (режим источника 1 ... 5 В) ≤ ± 0,2% вкл. нелинейность и гистерезис (режим вывода аналогового 4 ... 20 мА) Влияние температуры окружающей среды <2 мкА / К (0 ... 60 ° С (32 ... 140 ° F)); <4 мкА / K (-20 ... 0 ° C (-4 ... 32 ° F)) Условия окружающей среды   Температура окружающей среды -20 ... 60 ° C Механические данные Размеры (мм) 18 х 106 х 128 Вес 140 г. Уровень защиты IP20
